在智慧建筑与现代化管理中，弱电工程是构建智能化、信息化基础设施的核心。其中，安防监控系统作为保障人身与财产安全的关键环节，其系统设计与拓扑结构直接决定了整体效能与可靠性。本文梳理并解析新一批具有代表性的安防监控系统工程拓扑图，旨在为工程设计、施工与运维人员提供有价值的参考与收藏。
一、安防监控系统核心构成与拓扑逻辑
典型的安防监控系统工程通常遵循“采集—传输—处理—存储—显示—控制”的逻辑链条。系统拓扑图则清晰展现了各子系统（如视频监控、入侵报警、出入口控制、电子巡更等）的互联关系、设备部署点位、信号流向及网络架构。新一代系统普遍采用网络化、IP化架构，并深度融合智能分析、云边协同与平台集成能力。
二、几类典型拓扑图结构解析
1. 中小型网络视频监控系统拓扑
适用于办公楼、小区、商铺等场景。拓扑核心为网络硬盘录像机（NVR）或视频管理服务器，前端采用网络摄像机（IPC）通过以太网交换机接入，支持本地存储与远程访问。常见树形或星形结构，简洁明了，强调即插即用与便捷管理。
2. 大型分布式监控系统拓扑
适用于园区、交通枢纽、大型企业等广域场景。采用多层网络架构：接入层连接前端设备，汇聚层进行流量聚合与初步处理，核心层负责高速数据交换并与总控中心联动。拓扑中常部署流媒体服务器、存储阵列、解码矩阵及综合管理平台，实现多级分控、集中管理与智能应用。

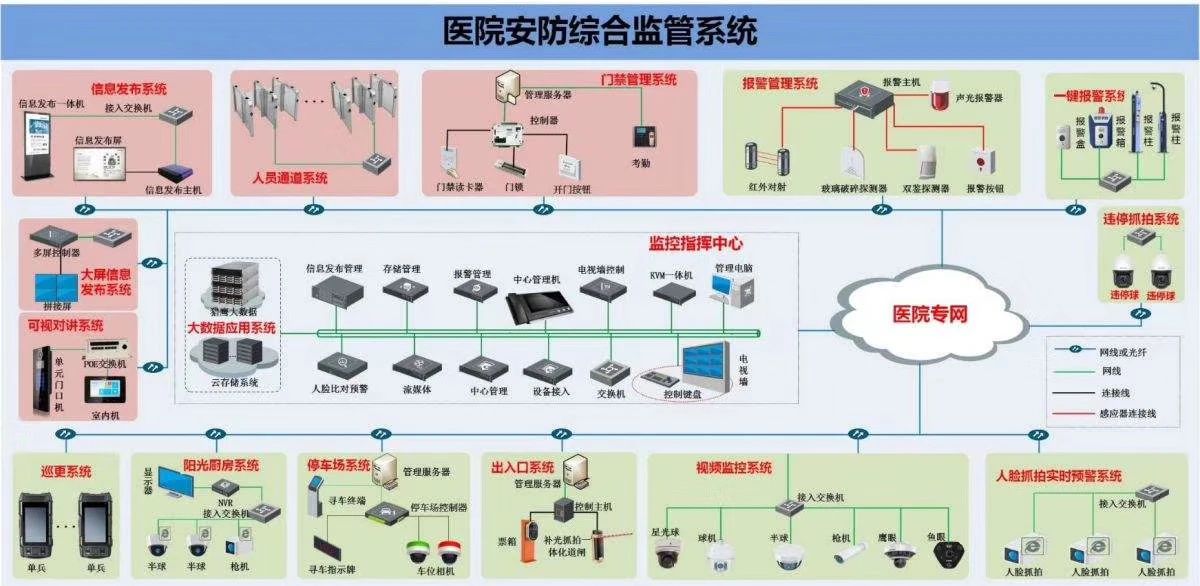

3. 融合安防系统拓扑
强调监控、报警、门禁、对讲、消防等子系统的深度集成。拓扑图呈现统一平台下的多系统联动逻辑，例如视频监控与入侵报警的自动复核、门禁事件与视频抓拍的同步触发。此类拓扑注重网络隔离、数据安全与协议兼容性设计。
4. 云边结合架构拓扑
体现现代安防趋势，边缘节点（如智能摄像机、边缘计算盒子）进行本地分析与处理，云端进行大数据汇聚、深度学习与全局管理。拓扑图展示边缘设备、本地私有云与公有云服务之间的安全连接与职责分工。
三、拓扑图收藏与应用的实用建议
- 理解设计意图：阅读拓扑图时，重点关注系统层级、冗余设计（如双网口、存储备份）、关键设备型号与接口类型。
- 适配实际需求：收藏的拓扑图可作为模板，但需根据具体项目的点位密度、带宽预算、存储周期、智能分析需求进行调整。
- 关注技术细节：注意图中标注的网络协议（如ONVIF, PSIA）、传输介质（光纤、网线、无线）、电源与防雷设计等，这些是工程落地的重要依据。
- 迭代更新意识：随着AIoT、5G、超高清技术的发展，安防系统拓扑持续演进，建议定期收集新方案，保持技术前瞻性。
###
一套清晰、规范的安防监控系统拓扑图，不仅是施工的蓝图，更是系统稳定性、可扩展性与智能化水平的直观体现。收藏并深入研究各类典型拓扑，有助于工程师在项目规划与实施中规避常见误区，优化资源配置，从而构建起高效、可靠、面向未来的安防监控体系。建议从业者建立个人知识库，按应用场景、技术特色对拓扑图进行分类归档，并结合实际案例不断丰富与更新。
